A-сканирование и B-сканирование — два классических режима офтальмологического ультразвука, а УБМ (ультразвуковая биомикроскопия) — высокочастотная технология поперечной ультразвуковой визуализации, близкая по способу построения изображения к B-режиму. Все они используют импульсно-эховый принцип, но дают разный тип данных и решают разные задачи.
- Биометрический A-scan формирует одномерную эхограмму и применяется прежде всего для количественных измерений, включая аксиальную длину глаза.
- B-scan строит двумерное изображение и особенно полезен для визуализации заднего сегмента, когда оптический осмотр ограничен помутнением сред.
- УБМ использует существенно более высокие частоты и предназначена преимущественно для детального исследования переднего сегмента — угла передней камеры, радужки, цилиарного тела и других расположенных рядом структур.
Ниже различия разобраны применительно к диагностическим задачам и выбору оборудования.
Ультразвуковая диагностика глаза: зачем нужны разные режимы сканирования
В основе офтальмологического ультразвука лежит импульсно-эховый принцип: датчик излучает акустический импульс, который распространяется через ткани глаза и частично отражается на границах структур с различным акустическим импедансом. Возвратившийся эхосигнал регистрируется преобразователем. Время прихода, амплитуда и способ представления полученных сигналов определяют, какой тип информации увидит специалист.
- В A-режиме эхосигналы отображаются как последовательность амплитудных пиков вдоль одной линии исследования.
- В B-режиме множество последовательных эхосигналов преобразуется в двумерное изображение, где яркость точки связана с амплитудой отражённого сигнала.
- В УБМ также формируется поперечное изображение, но используется значительно более высокая частота, за счёт чего повышается разрешение при одновременном уменьшении глубины проникновения.
Поэтому различия определяются не только обработкой сигнала, но и частотой датчика, геометрией сканирования и диагностической задачей.
Одно из ключевых преимуществ ультразвука — независимость от прозрачности оптических сред. При плотной катаракте, кровоизлиянии в стекловидное тело или выраженном помутнении роговицы, когда офтальмоскопия и другие оптические методы ограничены, B-сканирование может дать важную информацию о заднем сегменте. При этом ультразвук не является универсальной заменой другим методам визуализации: выбор исследования зависит от клинической задачи.

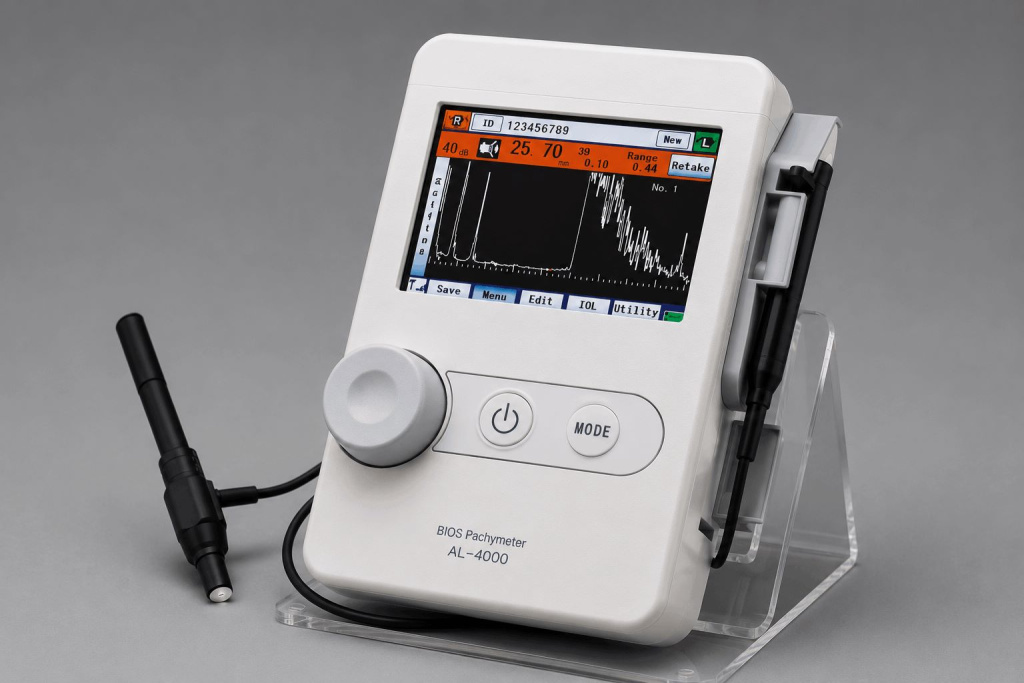

A-сканирование глаза: что измеряет A-scan
A-сканирование (A-mode, A-scan, от amplitude — амплитуда) — это метод, при котором результатом исследования является не изображение, а одномерная эхограмма: график, на котором по горизонтальной оси отложено время, связанное с расстоянием до отражающей структуры, а по вертикальной — амплитуда отражённого сигнала. Каждый пик на эхограмме соответствует эхосигналу от границы структур с различным акустическим импедансом.
Как формируется A-эхограмма
При биометрическом A-сканировании узкий ультразвуковой луч проходит вдоль измерительной оси глаза; для качественного сигнала датчик необходимо правильно центрировать и направлять в сторону макулярной области.
В процессе исследования:
- ультразвуковой луч проходит через роговицу, переднюю камеру, хрусталик и стекловидное тело;
- на границах тканей возникают эхосигналы;
- прибор регистрирует время прохождения сигнала;
- временные интервалы пересчитываются в расстояния с учётом принятой скорости распространения звука в соответствующих средах.
Поэтому биометрический A-scan даёт не двумерную картину, а числовые измерения, полученные из одномерной эхограммы.
Какие параметры получают при A-сканировании
Основная задача биометрического A-сканирования — измерение переднезадней, или аксиальной, длины глаза (AL, axial length). При ультразвуковой биометрии расстояние обычно определяется от передней поверхности роговицы до эхосигнала от внутренней пограничной мембраны сетчатки.
В зависимости от прибора и используемого режима могут определяться:
- аксиальная длина глаза (AL) — один из ключевых параметров для расчёта оптической силы интраокулярной линзы;
- глубина передней камеры;
- толщина хрусталика.
A-scan выполняют контактным (аппланационным) или иммерсионным способом. При контактной методике давление датчика на роговицу способно искусственно уменьшить измеренную длину глаза. Иммерсионная техника устраняет прямую компрессию роговицы и обычно считается более надёжной для ультразвуковой биометрии, хотя точность в любом случае зависит от правильного выравнивания датчика и техники исследования.
Где используется A-scan
Одна из наиболее распространённых областей применения биометрического A-scan — измерение аксиальной длины перед хирургией катаракты, когда ультразвуковая биометрия необходима или используется как резервный метод.
При этом важно различать два варианта применения A-режима:
- биометрический A-scan — ориентирован прежде всего на количественные измерения;
- стандартизированное диагностическое A-сканирование — может использовать амплитуду и структуру эхосигналов для качественной характеристики внутриглазных и орбитальных образований и дополнять B-scan.

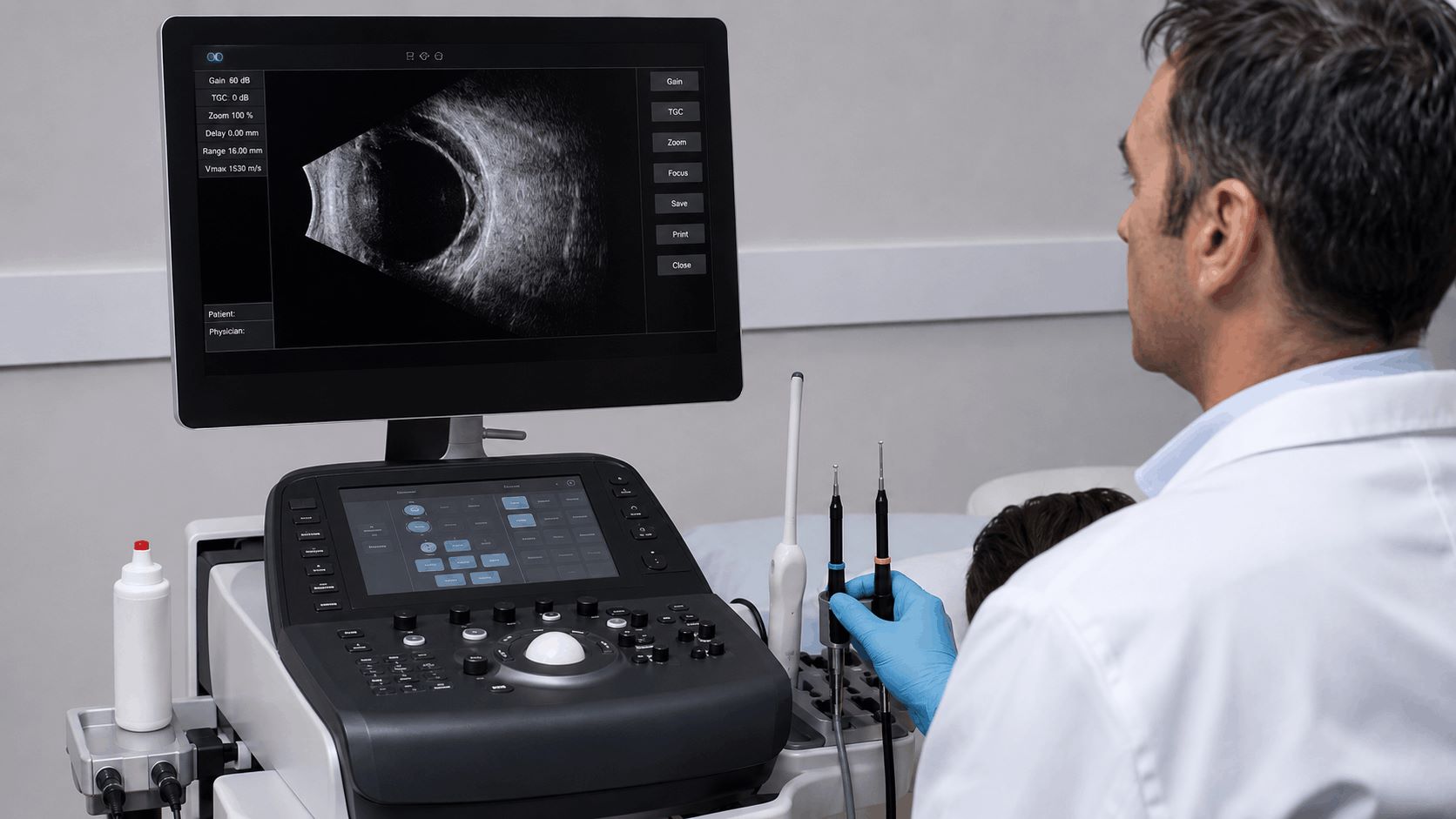

B-сканирование: двумерная визуализация внутренних структур глаза
B-сканирование (B-mode, B-scan, от brightness — яркость) отличается от A-сканирования принципиально: результатом исследования является не график, а двумерное изображение среза глаза, где яркость каждой точки соответствует интенсивности отражённого сигнала от соответствующей структуры.
Как формируется B-scan
При B-сканировании датчик либо перемещается по дуге, либо конструктивно устроен так, что ультразвуковой луч последовательно сканирует ткани в пределах плоскости сечения.
- Формируется отдельная линия ультразвукового сканирования.
- Полученный эхосигнал преобразуется не в график амплитуды, а в строку изображения.
- Яркость каждой точки кодирует силу зарегистрированного эхосигнала.
- Множество последовательных строк объединяются в двумерную картину — акустический срез глаза в режиме реального времени.
Какие структуры можно оценивать
B-сканирование в первую очередь применяется для исследования заднего сегмента глаза. С его помощью могут оцениваться:
- стекловидное тело;
- сетчатка;
- сосудистая оболочка;
- зрительный нерв;
- ткани орбиты;
- отслойка сетчатки или стекловидного тела;
- кровоизлияния в стекловидное тело;
- объёмные образования;
- изменения формы и контура оболочек глаза.
Двумерный характер изображения даёт специалисту пространственное представление о расположении и протяжённости патологических изменений, чего не может дать одномерная A-эхограмма.
Почему B-scan особенно важен при непрозрачных оптических средах
Ультразвуковое исследование не зависит от оптической прозрачности тканей так, как методы, основанные на прохождении света. Поэтому B-сканирование особенно ценно при:
- плотной катаракте;
- кровоизлиянии в стекловидное тело;
- выраженном помутнении роговицы;
- других ситуациях, когда глазное дно невозможно полноценно осмотреть оптически.
Метод помогает оценить задний сегмент, но не заменяет клинический осмотр и другие исследования: ультразвуковую картину врач интерпретирует вместе с остальными данными.
УБМ глаза: чем ультразвуковая биомикроскопия отличается от обычного B-scan
Ультразвуковая биомикроскопия (УБМ, UBM — ultrasound biomicroscopy) также формирует двумерное поперечное изображение, но использует существенно более высокочастотные датчики. Для обычной офтальмологической эхографии часто применяются датчики порядка 10 МГц, тогда как для УБМ используются частоты примерно 35–100 МГц в зависимости от системы.
Повышение частоты позволяет получить значительно более высокое разрешение, но уменьшает глубину проникновения, поэтому область применения УБМ смещена к переднему сегменту глаза.
Какие структуры исследует УБМ
Более высокая частота ограничивает глубину проникновения, поэтому УБМ применяется преимущественно для переднего сегмента глаза. Метод позволяет детально визуализировать:
- роговицу;
- переднюю камеру и её угол;
- радужку;
- цилиарное тело;
- зонулярный аппарат;
- передние отделы хрусталика.
Особенно ценна возможность получать изображение структур, расположенных позади радужки, включая цилиарное тело, которые невозможно непосредственно оценить стандартной щелевой лампой. Гониоскопия при этом остаётся основным клиническим методом оценки угла передней камеры, а УБМ дополняет её объективной поперечной визуализацией.
Почему в УБМ используется другой баланс детализации и глубины
В ультразвуковой диагностике действует общая закономерность: чем выше частота датчика, тем выше разрешающая способность метода, но тем меньше глубина, на которую сигнал проникает в ткани без существенного затухания.
Именно поэтому УБМ, обеспечивая заметно более высокую детализацию по сравнению со стандартным B-сканированием, работает на существенно меньшей глубине и не предназначена для исследования заднего сегмента. Конкретные значения разрешения и глубины проникновения различаются между моделями приборов и типами датчиков, поэтому их следует уточнять по документации конкретной системы, а не воспринимать как единую характеристику метода.
A-scan, B-scan и UBM: основные различия
Ниже приведено обобщённое сопоставление методов по типу получаемого результата, решаемой задаче и области исследования. Таблица отражает типичное применение и не заменяет клиническую оценку конкретного случая.
| Параметр | A-scan | B-scan | УБМ (UBM) |
|---|---|---|---|
| Тип результата | Одномерная эхограмма — график амплитуды | Двумерное акустическое изображение среза | Двумерное изображение высокой детализации |
| Основная задача | Биометрические измерения; в стандартизированном A-scan — также оценка отражательных характеристик тканей | Двумерная визуализация и оценка структур | Высокодетальная визуализация переднего сегмента |
| Основная область исследования | Измерительная ось глаза от роговицы до сетчатки | Преимущественно задний сегмент: стекловидное тело, сетчатка, оболочки глаза | Передний сегмент: угол передней камеры, радужка, цилиарное тело |
| Какие данные получает специалист | Расстояния между структурами; при диагностическом A-scan — характеристики эхосигналов | Двумерную пространственную картину исследуемых структур | Детальное поперечное изображение структур переднего сегмента, включая зоны позади радужки |
| Типичные ограничения | Не формирует двумерное изображение; биометрический режим требует точного выравнивания и чувствителен к компрессии при контактной методике | Детализация мелких структур переднего сегмента ниже, чем у высокочастотной УБМ | Небольшая глубина проникновения; метод не предназначен для обзора заднего сегмента |

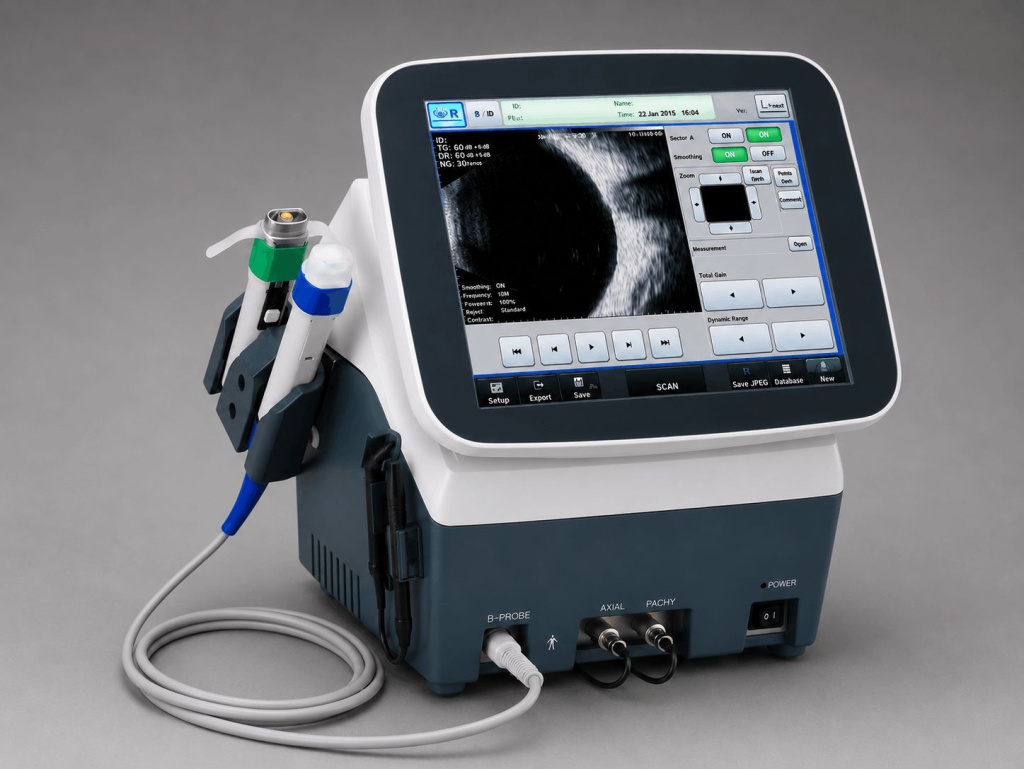

A/B-сканеры: зачем объединяют два режима в одной системе
Поскольку A- и B-сканирование решают разные задачи — измерение и визуализацию, — многим клиникам требуются оба режима. Поэтому производители предлагают комбинированные A/B-системы.
Практически такая система позволяет объединить на одной платформе:
- ультразвуковую биометрию в A-режиме;
- визуализацию заднего сегмента в B-режиме;
- хранение и обработку полученных данных в единой системе.
Это не означает, что оба режима обязательно работают через один универсальный датчик: конкретная реализация, набор преобразователей, рабочие протоколы и дополнительные функции зависят от модели.
Для клиник, которым требуется такой функционал, ознакомиться с оборудованием можно в разделе УЗ-оборудования для офтальмологии — в каталоге представлены отдельные A- и B-сканеры, а также комбинированные ультразвуковые системы.
Ультразвуковая пахиметрия и биометрия: как они связаны с УЗ-системами
Ультразвуковая пахиметрия предназначена для измерения толщины роговицы. Она использует тот же общий принцип регистрации времени прохождения и отражения ультразвукового импульса, но измеряет локальное расстояние между передней и задней поверхностями роговицы.
По назначению пахиметрия отличается от биометрического A-scan всей оси глаза, B-сканирования и УБМ. В комбинированных системах пахиметрия нередко реализована отдельным датчиком или отдельным режимом.
Таким образом, одна ультразвуковая платформа может объединять:
- A-scan;
- B-scan;
- УБМ;
- ультразвуковую пахиметрию.
Для разных задач обычно используются соответствующие датчики и программные режимы. Физическая основа у них общая — импульсно-эховая ультразвуковая регистрация, а различаются частота, геометрия сканирования, способ представления данных и диагностическая задача.
Какой метод ультразвуковой диагностики нужен для разных задач
Выбор конкретного режима определяется тем, какую диагностическую задачу нужно решить, а не тем, какой метод в целом «более современный» или «более точный»: сравнивать их вне контекста задачи некорректно.
| Диагностическая задача | Подходящий метод |
|---|---|
| Измерение переднезадней (аксиальной) длины глаза ультразвуковым методом | A-сканирование |
| Оценка заднего сегмента при непрозрачных оптических средах | B-сканирование |
| Оценка отслойки сетчатки или стекловидного тела, внутриглазных кровоизлияний и других структурных изменений | B-сканирование |
| Детальное исследование угла передней камеры, радужки и цилиарного тела | УБМ |
| Измерение толщины роговицы | Ультразвуковая пахиметрия |
| Комплексное обследование с ультразвуковыми измерениями и двумерной визуализацией | Комбинированная A/B-система |
Окончательное решение о необходимом объёме диагностики в конкретном случае принимает врач, ориентируясь на клиническую картину, а таблица описывает типичное соответствие метода и задачи.
На какие характеристики обратить внимание при выборе офтальмологического УЗИ-сканера
При подборе оборудования для клиники стоит оценивать не отдельные технические цифры сами по себе, а то, какую диагностическую задачу они позволяют решать.
- Поддерживаемые режимы. Необходимо определить, доступны ли в системе A-scan, B-scan, УБМ, пахиметрия или несколько режимов одновременно. От этого зависит перечень исследований, которые можно выполнять на одной платформе.
- Набор и тип датчиков. Для аксиальных измерений, B-сканирования, УБМ и пахиметрии могут использоваться разные датчики. Важно заранее проверить, какие преобразователи входят в комплект, какие доступны опционально и совместимы ли они с конкретной платформой.
- Частота датчика. Частота связана с соотношением разрешения и глубины проникновения: повышение частоты позволяет увеличить детализацию, но уменьшает рабочую глубину. Поэтому стандартный B-датчик и высокочастотный УБМ-датчик предназначены для разных анатомических областей.
- Точность и повторяемость измерений. Для биометрии важна стабильность результата при повторных измерениях. Особое значение имеют правильное выравнивание датчика и отсутствие компрессии роговицы при аппланационной методике.
- Программное обеспечение, база пациентов и экспорт данных. Стоит оценить возможности сохранения исследований, формирования отчётов, экспорта изображений и измерений, а при необходимости интеграции — поддержку DICOM или других интерфейсов, заявленных производителем.
- Эргономика и удобство работы. Имеют значение расположение элементов управления, конструкция датчиков, организация рабочего места и удобство просмотра изображения. Для кабинета с высокой нагрузкой эти параметры влияют на скорость повседневной работы.
- Принадлежности, расходные материалы и сервис. В зависимости от методики могут потребоваться контактная среда, иммерсионная оболочка или ванночка, принадлежности для УБМ и сменные датчики. До закупки стоит уточнить комплект поставки, доступность совместимых принадлежностей, требования к обработке датчиков и условия сервисного обслуживания.
Как выбрать конфигурацию оборудования под задачи клиники
Итоговый набор функциональности разумно подбирать исходя из того, какие исследования клиника проводит регулярно, а какие — эпизодически.
| Задача клиники | Какая функциональность особенно важна |
|---|---|
| Ультразвуковая биометрия перед хирургией | A-scan; иммерсионная методика позволяет исключить ошибку, связанную с компрессией роговицы датчиком |
| Диагностика заднего сегмента | B-сканирование с подходящей для задач кабинета глубиной исследования и разрешением |
| Исследование переднего сегмента и угла передней камеры | Высокочастотный модуль УБМ |
| Универсальный диагностический кабинет | Комбинированная A/B-платформа; при необходимости УБМ или пахиметрии — совместимость с соответствующими датчиками и модулями |
Такой подход позволяет не переплачивать за функциональность, которая клинике не требуется, и одновременно предусмотреть возможности, действительно нужные для профиля работы конкретного кабинета.
Ограничения ультразвуковой диагностики глаза
Ультразвуковые методы не универсальны. Качество результата зависит от выбора подходящего датчика и режима, правильного позиционирования, настроек усиления и техники исследования.
- При биометрии ошибки выравнивания и компрессия роговицы могут влиять на результаты измерений.
- При B-scan и УБМ настройки и положение датчика влияют на качество и интерпретируемость изображения.
- Ультразвуковая визуализация отображает эхогенность и геометрию структур по характеру отражения акустических волн, а не их оптический цвет или прозрачность.
Ни один из рассмотренных методов не заменяет автоматически другой:
- биометрический A-scan не формирует двумерную анатомическую картину;
- B-scan уступает УБМ по детализации мелких структур переднего сегмента;
- УБМ из-за небольшой глубины проникновения не предназначена для обзора заднего сегмента;
- стандартизированный диагностический A-scan может дополнять B-scan оценкой отражательных характеристик тканей.
Результаты любого исследования интерпретирует врач в совокупности с клинической картиной и другими данными.
Частые вопросы
A-сканирование отображает эхосигналы как одномерную амплитудную кривую. В биометрическом режиме его используют прежде всего для количественных измерений, включая аксиальную длину глаза; стандартизированный диагностический A-scan также может оценивать отражательные характеристики тканей. B-сканирование формирует двумерное поперечное изображение и используется для анатомической визуализации, особенно заднего сегмента.
Биометрический A-scan применяется прежде всего для измерения переднезадней (аксиальной) длины глаза и других линейных расстояний вдоль измерительной оси. Эти данные используются, в частности, в предоперационной биометрии. Стандартизированный диагностический A-scan может дополнительно применяться для оценки отражательных характеристик тканей.
Оба метода формируют двумерное поперечное изображение, но УБМ использует существенно более высокую частоту. Это повышает разрешение и одновременно уменьшает глубину проникновения, поэтому УБМ применяется преимущественно для переднего сегмента, тогда как стандартное B-сканирование особенно востребовано для исследования заднего сегмента.
A/B-сканер — комбинированная ультразвуковая система, объединяющая A- и B-режимы на одной платформе. Конкретная реализация, включая набор датчиков и дополнительные функции, зависит от модели оборудования.
B-скан показывает двумерное акустическое изображение внутренних структур глаза, включая стекловидное тело, сетчатку и сосудистую оболочку; метод также используется при оценке ряда изменений зрительного нерва и тканей орбиты. Он позволяет определить расположение, форму и протяжённость визуализируемых изменений, в том числе при непрозрачных оптических средах.
УБМ (ультразвуковая биомикроскопия) — высокочастотная ультразвуковая технология поперечной визуализации переднего сегмента глаза. Более высокая по сравнению со стандартной B-эхографией частота обеспечивает высокую детализацию структур, включая угол передней камеры, радужку и цилиарное тело, но ограничивает глубину проникновения.
Да. B-сканирование не требует оптической прозрачности сред так, как методы, основанные на прохождении света, поэтому оно особенно полезно при плотной катаракте, кровоизлиянии в стекловидное тело и других помутнениях, ограничивающих осмотр глазного дна.
Ультразвуковая биометрия рассчитывает аксиальную длину по времени прохождения акустического импульса и выполняется контактно либо иммерсионно. Оптическая биометрия использует свет и обычно проводится бесконтактно; при достаточном оптическом сигнале она является предпочтительным методом измерения аксиальной длины благодаря высокой точности и воспроизводимости. Ультразвуковая биометрия остаётся важной альтернативой, когда оптический прибор не может получить надёжное измерение, в том числе при некоторых плотных помутнениях оптических сред. Подробнее оборудование можно посмотреть в разделе оптических биометров.
Итог
A-сканирование, B-сканирование и УБМ основаны на общей импульсно-эховой ультразвуковой технологии, но различаются способом представления данных, рабочими частотами, областью исследования и практической задачей.
- Биометрический A-scan применяется для линейных измерений.
- B-scan используется для двумерной визуализации, прежде всего заднего сегмента.
- УБМ предназначена для высокодетального исследования переднего сегмента.
Выбор оборудования для клиники определяется тем, какие из этих задач требуется решать регулярно. Актуальные A-, B- и комбинированные ультразвуковые системы и сопутствующие датчики представлены в разделе ультразвукового офтальмологического оборудования MK Optics.
