Виды интраокулярных линз: оптические конструкции и возможности коррекции зрения

Интраокулярная линза (ИОЛ), или искусственный хрусталик, — это имплант из биосовместимого материала, который заменяет естественный хрусталик после его удаления. ИОЛ применяют главным образом при хирургическом лечении катаракты, а также при рефракционной замене хрусталика для коррекции высоких степеней близорукости, дальнозоркости и астигматизма. Основная задача ИОЛ — обеспечить фокусировку света на сетчатке после удаления хрусталика. При этом возможности современной линзы зависят не только от её оптической силы, но и от выбранной конструкции: ИОЛ может корректировать близорукость, дальнозоркость и, в торическом исполнении, регулярный роговичный астигматизм. Некоторые модели дополнительно обеспечивают качественное зрение на нескольких расстояниях — вдаль, на промежуточной дистанции и вблизи — и тем самым могут уменьшить потребность в очковой коррекции. На функциональные возможности линзы влияют тип оптики, наличие цилиндрической составляющей, профиль оптической поверхности, материал, конструкция гаптики, размер и способ имплантации. В этой статье рассмотрены основные виды ИОЛ и параметры, которые необходимо учитывать при сравнении моделей и подборе решений для офтальмологических операций.

• Монофокальные ИОЛ формируют один основной оптический фокус.
• Бифокальные и трифокальные ИОЛ (Мультифокальные ИОЛ) рассчитаны на несколько функциональных дистанций.
• EDOF формируют расширенную область фокусировки вместо нескольких условно дискретных фокусов.
• Торический компонент предназначен для коррекции регулярного роговичного астигматизма и может сочетаться с разными типами оптики.
• При сравнении ассортимента ИОЛ важно учитывать не только число моделей, но и доступный диапазон их характеристик: сферическую и цилиндрическую силу, шаг диоптрийного ряда, тип оптики, конструкцию линзы и способ имплантации. Именно сочетание этих параметров определяет, насколько широко линейка может применяться в различных клинических ситуациях.

В каталоге интраокулярных линз MK Optics представлены монофокальные сферические и асферические, торические, бифокальные, трифокальные, EDOF и их торические модификации. Такое деление отражает сразу несколько независимых характеристик ИОЛ. Ниже рассмотрим, чем отличаются эти классы и какие рефракционные задачи они позволяют решать.

По каким параметрам различаются интраокулярные линзы

Классификация ИОЛ многомерна. Термины «асферическая», «торическая», «трифокальная» и «EDOF» описывают разные свойства линзы, поэтому их нельзя рассматривать как взаимоисключающие варианты одной классификации.

• Оптическая сила. Сферический компонент определяется в диоптриях и подбирается на основании биометрии, расчетной формулы и целевой послеоперационной рефракции.
• Количество и характер фокусов. Монофокальная оптика формирует один основной фокус, бифокальная - два функциональных фокуса, трифокальная - три функциональных диапазона, EDOF - протяженную фокусную зону.
• Коррекция астигматизма. Торическая оптика имеет различную преломляющую силу в главных меридианах и добавляет цилиндрический компонент к сферическому расчету.
• Геометрия поверхности. Сферические и асферические ИОЛ различаются профилем оптической поверхности и характером влияния на сферические аберрации.

Важно: торическая ИОЛ - не отдельная ступень между монофокальной и мультифокальной оптикой. Торический компонент может присутствовать у монофокальной, бифокальной, трифокальной или EDOF ИОЛ.

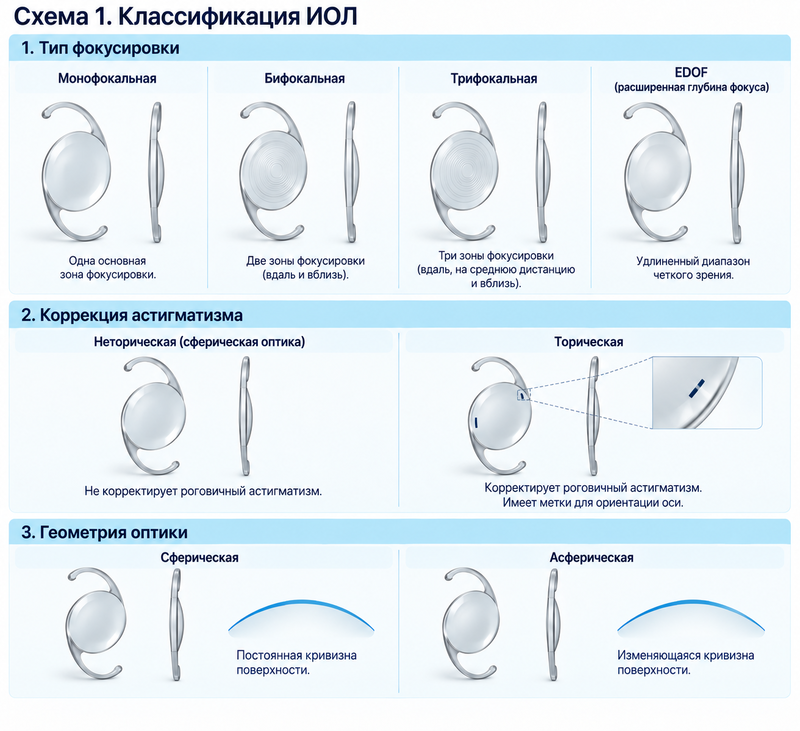

Схематические изображения в статье показывают общий принцип работы класса ИОЛ, а не точную геометрию конкретной модели. Реальные бифокальные, трифокальные и EDOF-платформы могут использовать рефракционные, дифракционные, сегментированные и комбинированные оптические решения.

Оптическая сила и диоптрийный диапазон

Для хирургической практики ширина ассортимента определяется не только количеством торговых наименований. Не менее важна глубина диоптрийного ряда внутри конкретного семейства ИОЛ. Две линейки одного класса могут существенно отличаться минимальной и максимальной сферической силой, шагом между соседними значениями и набором цилиндров.

Сферическая сила обозначается в диоптриях D. В торической модели к ней добавляется цилиндрическая составляющая и ось ориентации. Поэтому для торических ИОЛ фактически требуется не линейный ряд, а матрица сочетаний Sphere × Cylinder.

Для закупки важен не только диапазон, но и шаг ряда. Например, семейство может иметь шаг 1,0 D на периферии диапазона и 0,5 D в наиболее востребованной его части. Чем детальнее доступная градация, тем больше расчетных вариантов можно получить внутри одной платформы.

Сферическая и асферическая оптика

Сферическая и асферическая ИОЛ могут быть одинаково монофокальными, но различаются профилем оптической поверхности. У сферической линзы кривизна поверхности описывается сферическим профилем. В асферической конструкции кривизна изменяется от центра к периферии.

Асферический дизайн используют для управления сферическими аберрациями всей оптической системы глаза. При этом разные модели реализуют эту задачу по-разному: одна ИОЛ может вносить отрицательную сферическую аберрацию, другая - быть аберрационно-нейтральной. Поэтому сам термин «асферическая» еще не описывает полностью оптическое поведение конкретной модели.

Сферичность или асферичность характеризует форму оптики, а не количество фокусов. Асферическая линза может оставаться монофокальной, а многофокусная конструкция может дополнительно иметь собственный сложный профиль поверхности.

Монофокальные ИОЛ: один основной оптический фокус

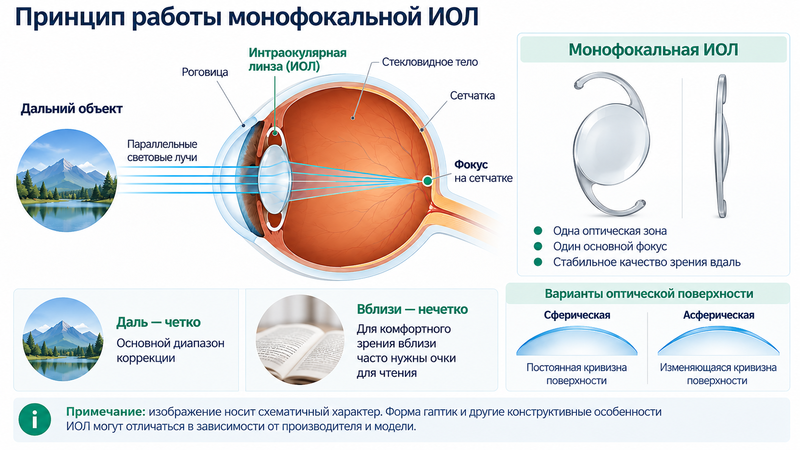

Монофокальная ИОЛ формирует один основной фокус. В классическом сценарии расчет выполняют с ориентацией на определенную целевую рефракцию, часто на хорошее зрение вдаль. Для других дистанций пациенту может требоваться дополнительная очковая коррекция.

В профессиональном ассортименте важно отдельно рассматривать монофокальные сферические и монофокальные асферические ИОЛ. Они могут иметь близкие диапазоны оптической силы, но различаться оптическим дизайном, материалом, гаптикой и системой доставки.

Монофокальная сферическая и асферическая ИОЛ

Монофокальные торические ИОЛ: сфера и цилиндр в одной оптической системе

При сочетании катаракты с регулярным роговичным астигматизмом одной сферической коррекции может быть недостаточно. Монофокальная торическая ИОЛ имеет сферический и цилиндрический компоненты и предназначена для компенсации различий преломляющей силы в главных меридианах.

Для расчета имеют значение не только величина переднего роговичного астигматизма, но и задняя поверхность роговицы, хирургически индуцированный астигматизм, положение разреза и прогнозируемая эффективная позиция ИОЛ. После имплантации торическая оптика должна быть ориентирована по расчетной оси.

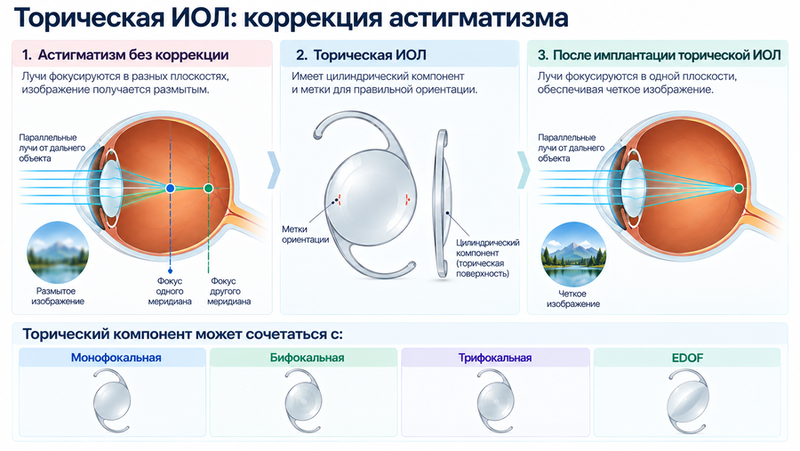

Схема показывает общий принцип торической коррекции: различную преломляющую силу в двух главных меридианах, ориентацию цилиндрического компонента по расчетной оси и более согласованную фокусировку оптической системы. Торическая характеристика может сочетаться не только с монофокальной, но и с бифокальной, трифокальной или EDOF-оптикой.

Ротационная стабильность имеет клиническое значение. При отклонении торической ИОЛ от расчетной оси эффективность цилиндрической коррекции снижается. Поэтому точность расчета и стабильность положения являются важными характеристиками торической платформы.

Бифокальные ИОЛ: два функциональных фокуса

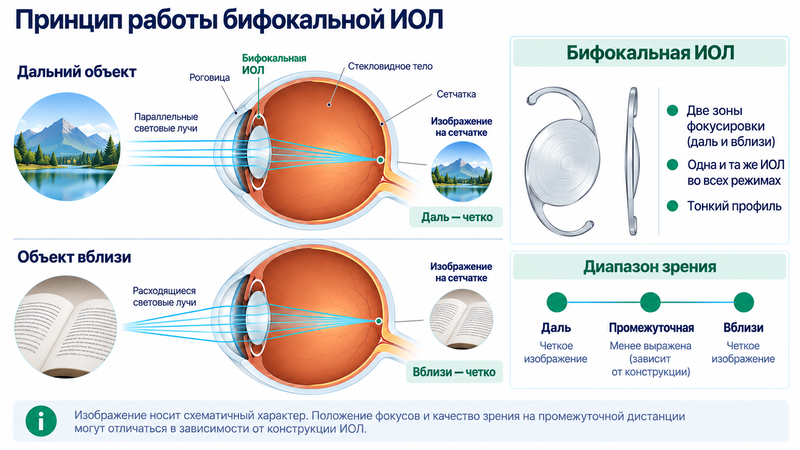

Бифокальные ИОЛ предназначены для формирования двух функциональных диапазонов, как правило для дальней и ближней дистанции. В зависимости от модели это может реализовываться дифракционным, рефракционным, сегментированным или комбинированным оптическим дизайном.

В отличие от монофокальной системы часть световой энергии распределяется между несколькими оптическими задачами. Это позволяет уменьшить зависимость пациента от очков, но одновременно меняет характер формирования изображения. Для некоторых конструкций возможны ореолы, блики и снижение контрастной чувствительности, особенно в сложных условиях освещения.

Промежуточная дистанция при такой концепции может быть менее выражена, чем у решений, специально рассчитанных на три диапазона или расширенную глубину фокуса. Поэтому понятия «мультифокальная ИОЛ» и «полная независимость от очков» не являются синонимами.

Бифокальные торические ИОЛ

Бифокальные торические ИОЛ объединяют две задачи: формирование двух функциональных фокусов и коррекцию регулярного роговичного астигматизма. Для клиники это означает необходимость работать уже не с одним параметром D, а с сочетанием сферической силы, цилиндра и оси.

В ассортиментной матрице таких моделей важны не только крайние значения Sphere и Cylinder, но и количество реально доступных их сочетаний. Принцип цилиндрической коррекции при этом остается тем же, что показан на общей схеме торической ИОЛ.

Трифокальные ИОЛ: дальняя, промежуточная и ближняя дистанции

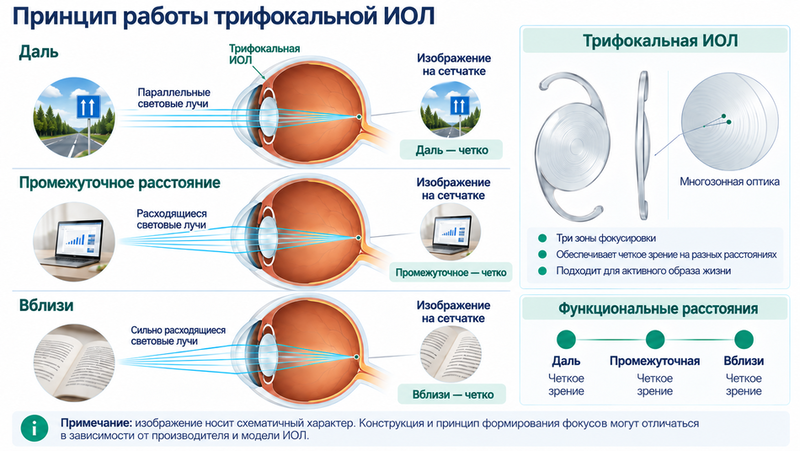

Трифокальная ИОЛ рассчитана на формирование трех функциональных диапазонов: дальнего, промежуточного и ближнего. Промежуточное зрение имеет особое значение при работе с монитором, приборными панелями и объектами на расстоянии вытянутой руки.

По сравнению со стандартной монофокальной оптикой трифокальные решения способны значительно уменьшить потребность в очках на разных дистанциях. Одновременно более сложное распределение световой энергии может сопровождаться фотическими феноменами. Поэтому результат зависит не только от характеристик линзы, но и от отбора пациента, состояния роговицы, макулы, зрительного нерва и качества предоперационных измерений.

В отличие от бифокальной конструкции здесь отдельно выделяется промежуточный функциональный диапазон. На схеме он показан наряду с дальней и ближней дистанциями при сохранении единой оптической системы глаза и фокусировки изображения на сетчатке.

Трифокальные торические ИОЛ

Трифокальные торические ИОЛ объединяют мультифокальную коррекцию с цилиндрической составляющей. Это один из наиболее многопараметрических вариантов интраокулярной коррекции: при подборе необходимо учитывать сферическую силу, величину и ось роговичного астигматизма, конструкцию оптики и целевую рефракцию.

Для поставщика и клиники такая линейка представляет многомерный ассортимент: Sphere × Cylinder × оптический дизайн. Поэтому наличие одной торической трифокальной модели еще не означает, что линейка закрывает весь необходимый диапазон расчетов.

EDOF - ИОЛ с расширенной глубиной фокуса

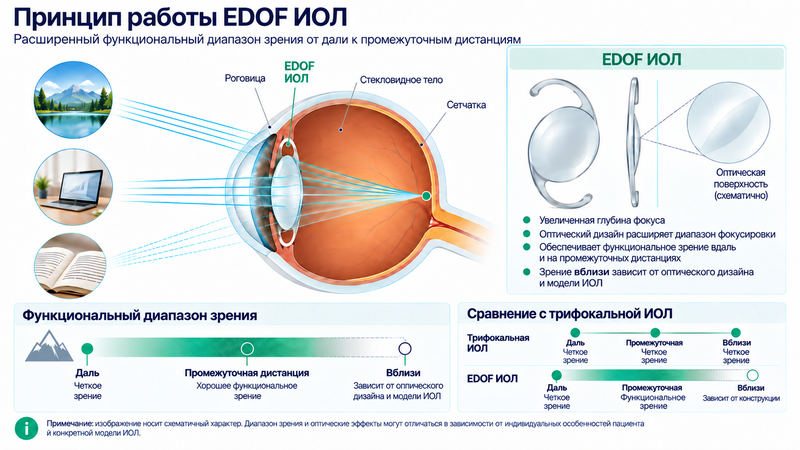

Аббревиатура EDOF означает Extended Depth of Focus. В отличие от упрощенной модели трифокальной ИОЛ с несколькими функциональными фокусами, EDOF ИОЛ предназначена для формирования протяженной области фокусировки.

Конкретный способ расширения глубины фокуса различается у разных платформ. Это может быть управление сферическими аберрациями, дифракционная или рефракционная технология, изменение распределения оптической силы либо комбинированный дизайн. Поэтому обозначение EDOF определяет класс функционального результата, но не означает идентичную конструкцию всех представленных моделей.

Ключевое визуальное отличие: трифокальную схему логично показывать через несколько функциональных фокусов, а EDOF - через протяженную область фокусировки. Возможности на ближней дистанции зависят от конкретной платформы и ее оптического дизайна.

Торические EDOF ИОЛ

EDOF Toric сочетает протяженную фокусную зону и коррекцию регулярного роговичного астигматизма. Такой класс особенно наглядно показывает, почему современный ассортимент ИОЛ нельзя описывать только списком «монофокальные - мультифокальные - торические».

В одной платформе одновременно задаются сферическая сила, цилиндр, расчетная ось и оптический дизайн расширенного фокуса. Поэтому глубина торической EDOF-линейки определяется количеством реально доступных комбинаций, а не только количеством моделей в каталоге.

Сравнение основных типов ИОЛ

Основные различия между классами удобнее рассматривать сразу по нескольким параметрам: характеру фокусировки, диапазону функционального зрения и наличию цилиндрической коррекции.

* При соответствующей целевой рефракции. Таблица показывает общий принцип классов ИОЛ. Функциональный результат зависит от конкретной модели, состояния глаза, точности расчета и хирургического протокола.

Катаракта и астигматизм: почему одной замены хрусталика может быть недостаточно

Хирургия катаракты устраняет помутневший естественный хрусталик, однако рефракционная система глаза включает и роговицу. Если у пациента имеется регулярный роговичный астигматизм, имплантация обычной сферической ИОЛ не обязательно устраняет цилиндрический компонент.

В результате прозрачность оптических сред может быть восстановлена, сферическая составляющая рассчитана правильно, но остаточный астигматизм продолжит ограничивать некорригированную остроту зрения. В зависимости от клинической задачи для его компенсации рассматривают торическую платформу.

Не каждый астигматизм решается стандартной торической ИОЛ. Торические линзы прежде всего рассчитаны на регулярный роговичный астигматизм. При выраженной нерегулярности роговицы, эктазиях, рубцовых изменениях и других сложных состояниях требуется индивидуальная оценка возможности такой коррекции.

Ограничения: почему после операции могут потребоваться очки

Успешное удаление катаракты не тождественно полной независимости от очковой коррекции. Необходимость очков после операции определяется сочетанием выбранного типа ИОЛ, целевой рефракции и фактического послеоперационного результата.

На остаточную потребность в дополнительной коррекции могут влиять:

• монофокальный дизайн, рассчитанный преимущественно на одну дистанцию;
• остаточная сферическая рефракционная ошибка;
• остаточный роговичный астигматизм;
• неточность исходной биометрии или кератометрии;
• влияние задней поверхности роговицы и хирургически индуцированного астигматизма;
• положение и возможная ротация торической ИОЛ;
• состояние поверхности глаза;
• патология макулы, сетчатки или зрительного нерва;
• децентрация или наклон оптики;
• индивидуальная адаптация к мультифокальной или EDOF-конструкции.

Современные пресбиопия-корригирующие ИОЛ могут уменьшить зависимость от очков, но не дают универсальной гарантии полного отказа от них. Важно разделять потенциальные возможности оптической конструкции и фактический функциональный результат у конкретного пациента.

Материал, гаптика и другие конструктивные параметры ИОЛ

Оптический класс - лишь одна часть спецификации. Две ИОЛ с одинаковой номинальной диоптрийностью и одинаковым числом фокусов могут заметно различаться по конструкции и хирургическим характеристикам.

• Материал. В ассортименте используются, в частности, гидрофобные и гидрофильные акриловые материалы.
• Гаптика. S-образная, плоскостная, четырехопорная и другие конструкции отличаются способом фиксации и позиционной стабильностью.
• Система доставки. Предустановленная линза в инжекторе и отдельно поставляемая ИОЛ предполагают разную организацию хирургического процесса.
• Размер разреза. Рекомендованная ширина зависит от линзы и системы имплантации.
• Оптический и общий диаметр. Указываются отдельно и характеризуют геометрию конкретной модели.
• Край оптики. Конструкция края является самостоятельной характеристикой платформы.
• Светофильтр. Модели могут различаться наличием УФ- и дополнительного цветового фильтра.
•

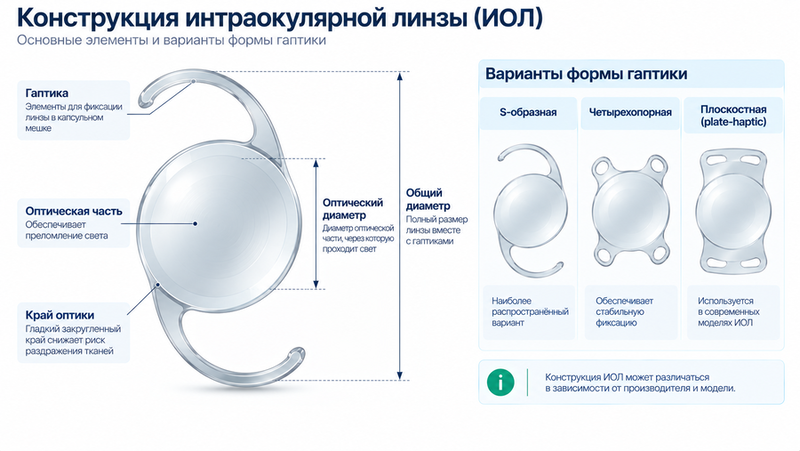

На схеме конструкция ИОЛ рассматривается отдельно от принципа фокусировки: показаны оптическая часть, гаптика, оптический и общий диаметры, а также несколько распространенных вариантов формы гаптики. Сама по себе форма гаптики не определяет количество фокусов линзы.

Поэтому профессиональное сравнение ИОЛ должно учитывать всю совокупность параметров, а не только класс оптики и значение сферической силы.

Ширина ассортимента ИОЛ MK Optics: не только количество моделей

Каталог MK Optics охватывает основные классы современной интраокулярной оптики: EDOF, EDOF торические, бифокальные, бифокальные торические, монофокальные асферические, монофокальные сферические, монофокальные торические, трифокальные и трифокальные торические ИОЛ.

Для клиники важна не только ширина этой классификации, но и глубина рядов внутри отдельных платформ. Разные категории представлены широкими диапазонами сферической силы, а торические семейства дополнительно формируют матрицы цилиндрических значений.

Для обычной монофокальной ИОЛ ассортимент можно условно представить как линейный ряд сферических сил. Для торических моделей структура становится многомерной: одному значению Sphere могут соответствовать несколько доступных Cylinder. Именно поэтому количественная глубина ряда имеет практическое значение для клиники.

Что учитывать клинике при формировании ассортимента ИОЛ

При формировании рабочего набора для хирургического центра важно исходить не из максимального числа торговых наименований, а из реальных клинических сценариев и структуры потока пациентов.

• Диапазон сферических сил. Он должен закрывать типичные и более редкие расчеты, встречающиеся в практике центра.
• Шаг диоптрий. Особенно важен в наиболее востребованной части диапазона.
• Наличие торических вариантов. Для работы с регулярным роговичным астигматизмом требуется достаточный набор цилиндрических значений.
• Пресбиопия-корригирующие решения. EDOF, бифокальные и трифокальные платформы расширяют доступный набор рефракционных стратегий.
• Торические версии расширенной оптики. Позволяют сочетать коррекцию астигматизма с несколькими функциональными дистанциями или расширенной глубиной фокуса.
• Материал и гаптика. Выбор должен учитывать привычную хирургическую технику и особенности конкретной платформы.
• Система доставки и размер разреза. Эти параметры должны соответствовать принятому хирургическому протоколу.
• Документация и доступность. Для закупки имеют значение регистрационные документы, фактическое наличие и возможность поддерживать рабочий запас.

Частые вопросы

Современные интраокулярные линзы нельзя свести к одной линейной шкале от «простых» к «сложным». Разные характеристики ИОЛ отвечают за разные компоненты оптической и хирургической задачи.

• Монофокальные ИОЛ формируют один основной фокус.
• Бифокальная и трифокальная оптика расширяет количество функциональных дистанций.
• EDOF предназначена для формирования протяженной области фокусировки.
• Торические модификации добавляют возможность коррекции регулярного роговичного астигматизма.
• Асферичность характеризует геометрию оптической поверхности и не является синонимом мультифокальности.
• Глубина ассортимента определяется диапазонами Sphere и Cylinder, шагом диоптрий, материалом, гаптикой и системой имплантации.

Для клиники полнота линейки определяется тем, насколько ассортимент позволяет закрывать разные расчетные сочетания и клинические сценарии - от стандартной монофокальной имплантации до торической коррекции и расширения функционального диапазона зрения. Посмотреть доступные модели, диоптрийные диапазоны и характеристики можно в разделе «Интраокулярные линзы (ИОЛ)».
